HDD-Ortungstechnik
Die präzise Ortung des Bohrkopfes entscheidet im grabenlosen Leitungsbau über Sicherheit und Erfolg jeder Bohrung. Als Vertriebspartner von Underground Magnetics bietet Ihnen die PERFORATOR GmbH leistungsstarke Ortungssysteme für das gesteuerte Spülbohrverfahren, international als Horizontal Directional Drilling (HDD) bekannt.
Beim Spülbohrverfahren wird der Bohrkopf über eine Bohrspülung vorgetrieben. Unsere Ortungssysteme zeigen Ihnen dabei jederzeit, wo er sich befindet.
Die Systeme der Mag X Serie verbinden hohe Genauigkeit mit einfacher Bedienung und zeichnen jeden Bohrstrang automatisch auf. So entsteht eine lückenlose Dokumentation, vorhandene Leitungen bleiben geschützt und der Fortschritt Ihres Projekts bleibt durchgehend nachvollziehbar.
Die Messsignale liefern die passenden Sonden der Armor-VTX-Serie, die im Bohrkopf mitgeführt werden. Vom kompakten Modell VTX50 für den täglichen Einsatz bis zur VTX120 für besonders große Tiefen steht für jede Bohraufgabe die richtige Sonde bereit, mit langer Akkulaufzeit und stabiler Signalübertragung auch bei schwierigen Bodenverhältnissen.
Vom Empfänger über die Sender bis zum Kabelsuchgerät Nexus Pro erhalten Sie alle Komponenten aus einer Hand. Für jede Aufgabe finden wir gemeinsam mit Ihnen das passende System, abgestimmt auf Ihren Einsatz und Ihre Geologie.
Ihr Spezialist für HDD-Ortungstechnik
Herr Steffen Potrykus
Sales Manager Horizontalbohrtechnik
Phone +49 5525 201-0
Phone +49 173 3712384
Email: spotrykus@perforator.de

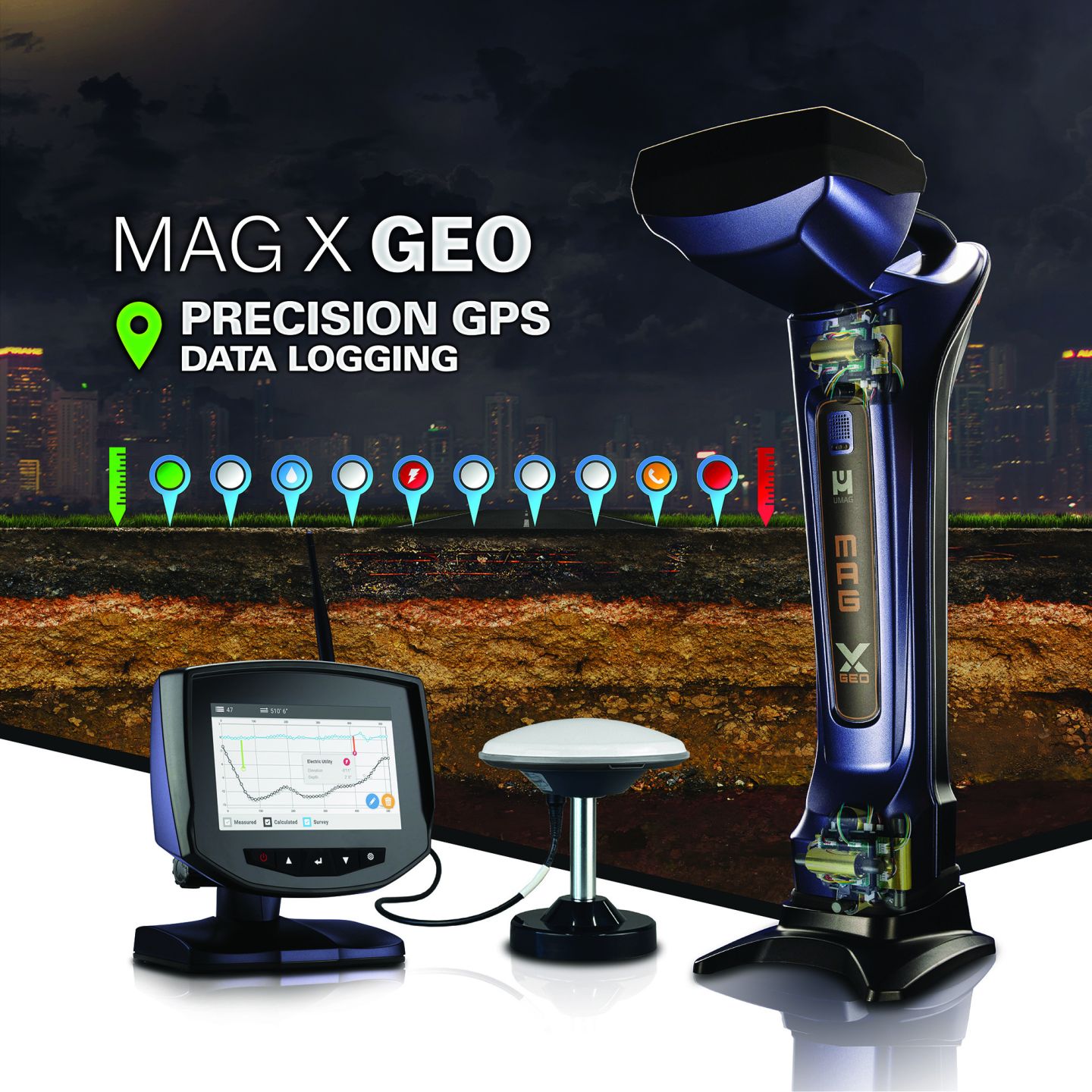

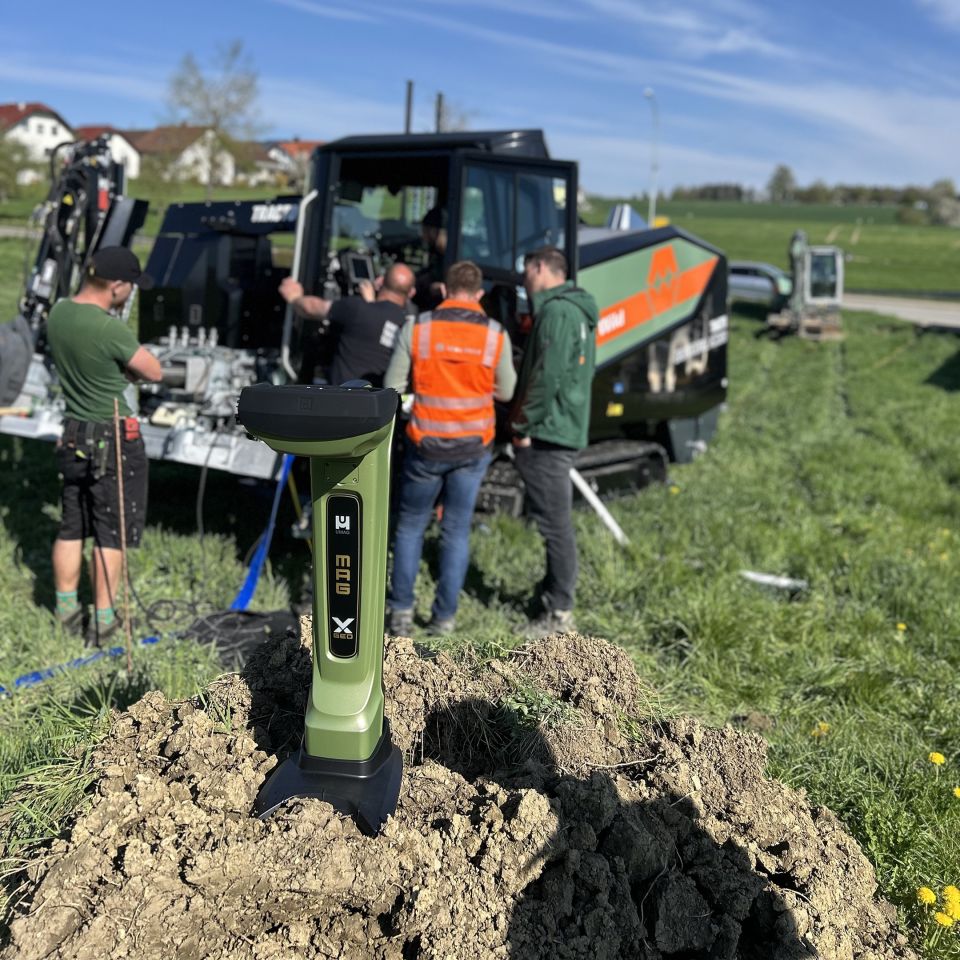

Mag X GEO
HDD-Ortungssystem mit RTK-GPS und automatischer Datenaufzeichnung
Das Mag X GEO ist das Spitzenmodell der Mag X Serie und richtet sich an alle, die bei anspruchsvollen HDD-Bohrungen nichts dem Zufall überlassen wollen. Über ein 7-Zoll-Farb-Touchdisplay sehen Sie jederzeit, wo sich Ihr Bohrkopf befindet, wie tief er liegt und in welche Richtung er verläuft. Die Bedienung ist bewusst einfach gehalten, sodass auch neue Mitarbeiter schnell sicher damit arbeiten.
Das System erfasst Neigung, Tiefe und GPS-Position jeder einzelnen Bohrstange automatisch. Den Bohrverlauf verfolgen Sie in Echtzeit, wahlweise als Luftbild, als Seitenprofil oder als Tabelle. Kreuzende Leitungen lassen sich direkt während der Arbeit erfassen und festhalten.
Dank integriertem RTK-GPS arbeitet das Mag X GEO auf 1 bis 3 cm genau. Am Ende steht eine vollständige Dokumentation Ihrer Bohrung, die Sie direkt vom Gerät aus teilen oder mit dem Webportal synchronisieren. So sparen Sie sich die Nacharbeit im Büro.
Ihre Vorteile auf einen Blick
- Präzises GPS-Datenlogging: RTK-GPS mit 1 bis 3 cm Genauigkeit, inklusive Höhenangaben. Jede Bohrstange wird automatisch erfasst.
- Volle Übersicht in Echtzeit: Ansicht als Luftbild, Seitenprofil oder Stangentabelle, dazu Werkzeuge wie Bore-To-Steuerung, GPS-Dropline und Pitch Guide.
- Lückenlose Dokumentation: Leitungsquerungen mit Typ, Position und Tiefe festhalten, Berichte erstellen, teilen und synchronisieren.
- Einfache Bedienung: großes Touchdisplay auf Android-Basis, klare Menüs, kurze Einarbeitung.
- Robust im Einsatz: wassergeschützt nach IP65 und ausgelegt für einen großen Temperaturbereich.
Technische Daten Mag X GEO
| Display | 7-Zoll-Farb-Touchscreen, Android |
|---|---|
| Antenne | Solid-Core-3D-Antennencluster |
| GPS | integriertes GPS mit RTK |
| GPS-Genauigkeit | 1 bis 3 cm |
| Systemgenauigkeit | ±5 % |
| Systemfrequenz | 16 Frequenzen, 0,325 bis 41 kHz |
| Kompatible Sender | Echo-Serie und Armor-VTX-Serie |
| Datenaufzeichnung | integriert |
| Telemetrie | 4 Funkkanäle, Reichweite bis 900 m, zusätzlich Netzwerk-Telemetrie ohne Reichweitenbegrenzung |
| Funkfrequenz | 915 MHz (USA) / 869 MHz (EU) / 867 MHz (IN) |
| Stromversorgung | wiederaufladbarer Lithium-Akku, 12,5 V |
| Akkulaufzeit | bis 15 Stunden (Empfänger), bis 50 Stunden (Display) |
| Temperaturbereich | -20 bis 60 °C |
| Schutzart | IP65 (wassergeschützt) |
| Abmessungen | 73,5 × 23 × 35,5 cm (29 × 9 × 14 Zoll) |
| Gewicht | 4,8 kg (10,5 lbs) |
Sie möchten wissen, ob das Mag X GEO zu Ihren Projekten passt?
Sprechen Sie uns an, wir beraten Sie gern.

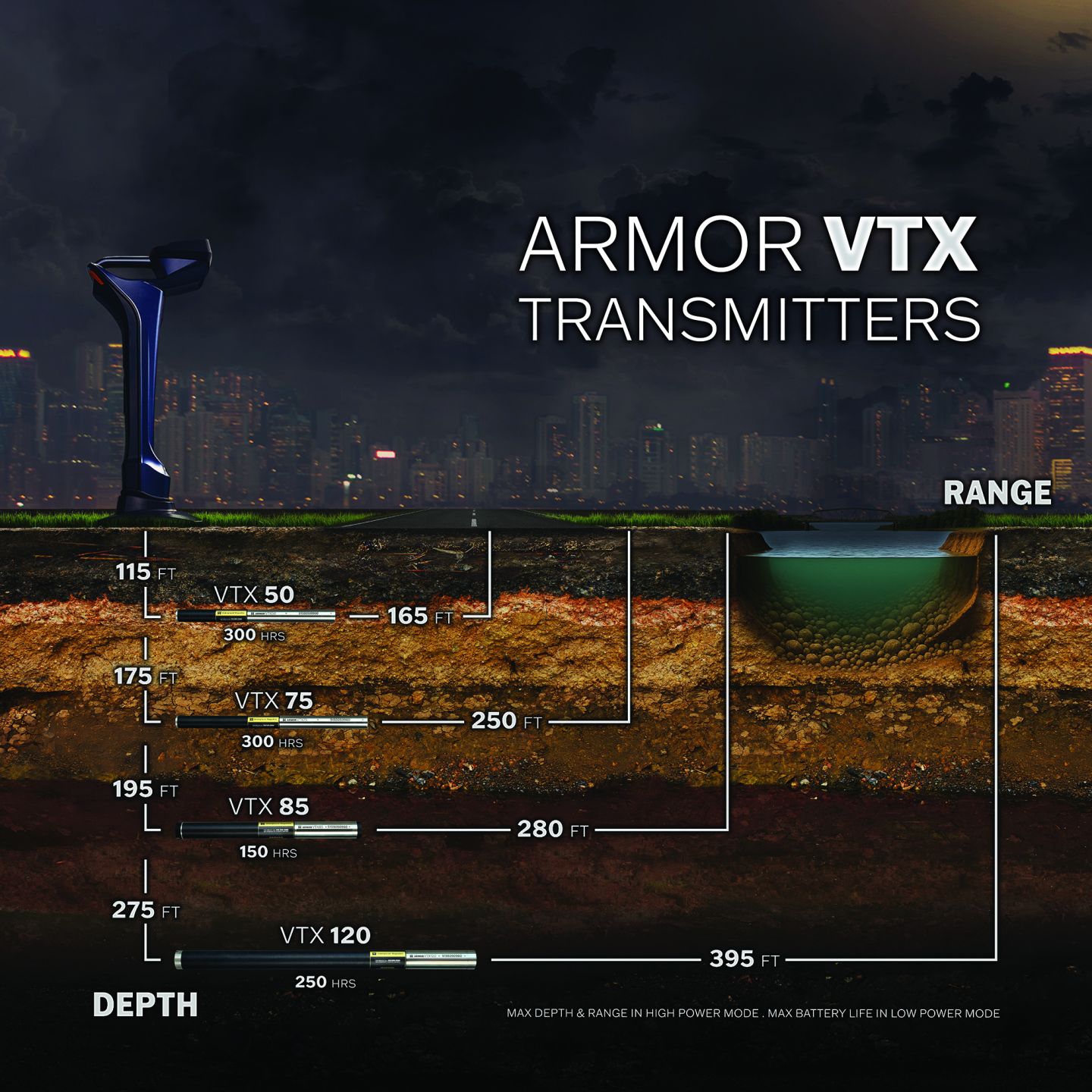

Armor VTX
Robuste Bohrkopf-Sonden mit 16 Frequenzen und langer Akkulaufzeit
Die Armor VTX Sonden sind das Herzstück jeder HDD-Ortung. Sie werden im Bohrkopf mitgeführt und senden Neigung, Temperatur und Tiefe zuverlässig an Ihren Mag X Empfänger. Das gepanzerte Gehäuse ist für den harten Dauereinsatz unter Tage gemacht.
Für jede Bohrung gibt es die passende Sonde. Die kompakte VTX50 deckt mittlere Tiefen ab, während die VTX120 selbst bei 120 m noch sichere Daten liefert. Über 16 Frequenzen und drei Leistungsstufen stellen Sie die Sonde genau auf Ihre Aufgabe und den Boden ein, auch wenn Stahl, Bahnstrom oder andere Störquellen im Spiel sind.
Dank wiederaufladbarer Lithium-Akkus und Laufzeiten von bis zu 300 Stunden im Niedrigleistungsmodus arbeiten Sie lange ohne Unterbrechung. So bleibt die Sonde im Bohrkopf, statt ständig gewechselt zu werden.
Ihre Vorteile auf einen Blick
- Gepanzert und robust: stabile Sonden für den harten Dauereinsatz im Bohrkopf.
- Volle Tiefenabdeckung: vom kompakten VTX50 für mittlere Tiefen bis zur VTX120 für bis zu 120 m.
- 16 Frequenzen: zuverlässige Ortung auch bei Störquellen wie Stahl oder Bahnstrom.
- Drei Leistungsstufen: Reichweite und Akkulaufzeit passend zur Aufgabe regelbar.
- Lange Laufzeit: je nach Modell und Modus bis zu 300 Stunden, also weniger Akkuwechsel.
- Passt zu Ihrem System: kompatibel mit dem Mag X GEO.
Technische Daten Armor VTX
| Modell | Max. Tiefe | Max. Akkulaufzeit | Länge | Durchmesser |
|---|---|---|---|---|
| Armor VTX50 | bis 50 m | bis 300 h | 38 cm | 3,2 cm |
| Armor VTX75 | bis 75 m | bis 300 h | 48 cm | 3,2 cm |
| Armor VTX85 | bis 85 m | bis 100 h | 40 cm | 3,6 cm |
| Armor VTX120 | bis 120 m | bis 250 h | 63 cm | 4,2 cm |
Maximale Tiefe im Hochleistungsmodus, maximale Akkulaufzeit im Niedrigleistungsmodus.
Für alle Modelle gilt:
- Systemfrequenz: 16 Frequenzen, 0,325 bis 41 kHz
- Leistungsstufen: drei (Niedrig, Mittel, Hoch)
- Stromversorgung: wiederaufladbarer Lithium-Akku, je nach Modell auch Lithium-Primärbatterie
- Kompatibilität: Mag X GEO Empfänger
Sie sind nicht sicher, welche Armor VTX Sonde zu Ihren Bohrungen passt?
Sprechen Sie uns an, wir beraten Sie gern.

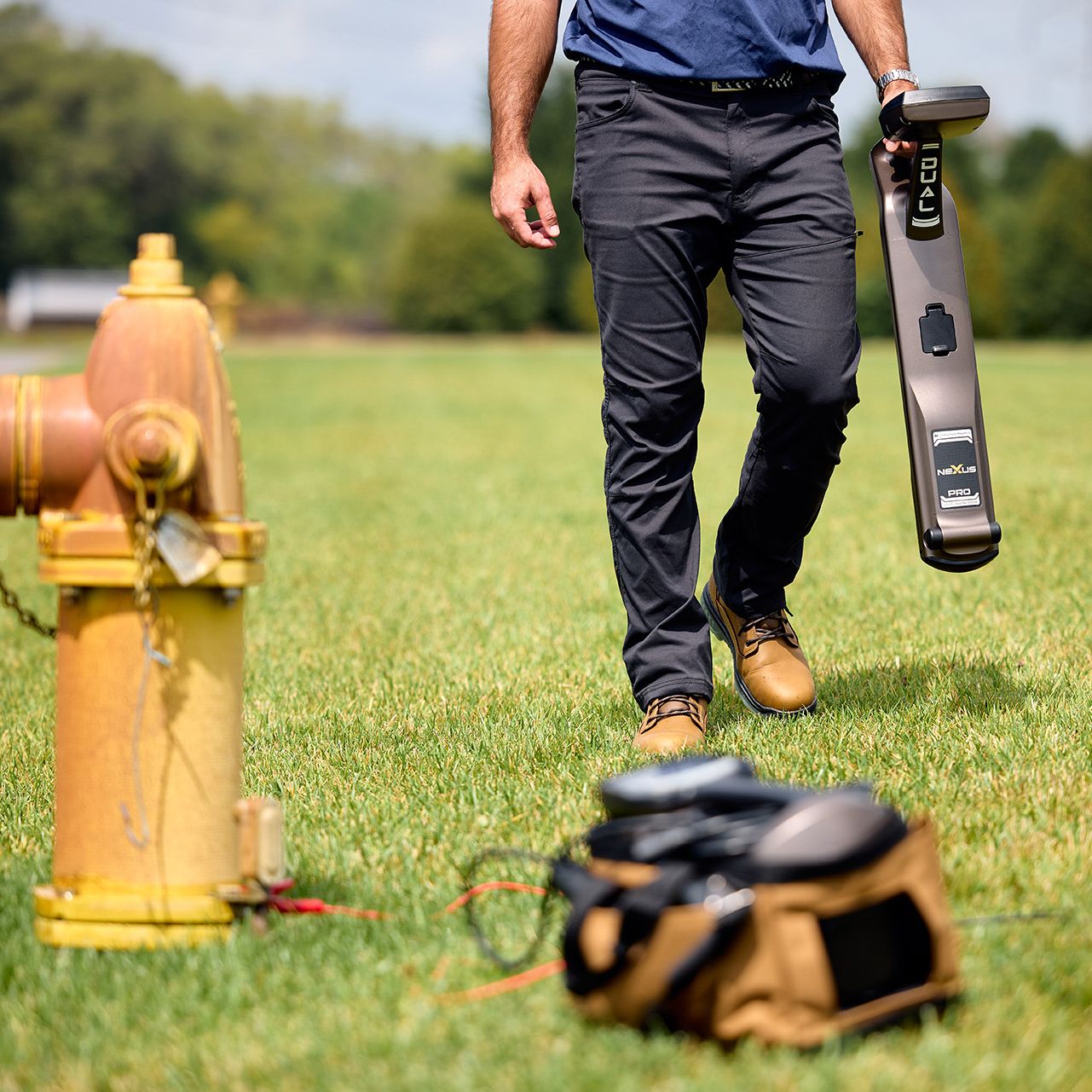

Nexus Pro
Kabel- und Leitungssuchgerät zum sicheren Orten vor der Bohrung
Bevor der erste Meter gebohrt wird, sollten Sie wissen, was im Boden liegt. Das Nexus Pro ortet vorhandene Kabel und Leitungen zuverlässig und hilft Ihnen, Schäden und teure Stillstände zu vermeiden. So starten Sie jede Bohrung auf der sicheren Seite.
Der Empfänger ist ausbalanciert und liegt angenehm in der Hand, auch über einen langen Arbeitstag. Über einen weiten Frequenzbereich von 50 Hz bis 200 kHz finden Sie sowohl aktiv eingespeiste als auch stromführende Leitungen.
Zwei wechselbare Akkus halten Sie im Einsatz, denn den Ersatzakku laden Sie parallel. Der passende Sender mit bis zu 10 Watt bringt auch bei schwierigen Ortungsaufgaben genug Leistung auf die Leitung.
Ihre Vorteile auf einen Blick
- Sicher vor der Bohrung: ortet vorhandene Kabel und Leitungen, bevor Schaden entsteht.
- Zwei wechselbare Akkus: Ersatzakku parallel laden, kein Stillstand.
- Ausbalanciert und ergonomisch: angenehmes Arbeiten auch über lange Schichten, mit intuitiver Tastenrückmeldung.
- Weiter Frequenzbereich: 50 Hz bis 200 kHz für viele Ortungsaufgaben.
- Robuste Anschlüsse: abreißbare Anschlussleitungen schützen vor Kabelbruch.
- Zwei Ausgänge: zwei Zubehörteile gleichzeitig anschließen.
Technische Daten Nexus Pro
| Frequenzbereich | 50 Hz bis 200 kHz |
|---|---|
| Genauigkeit | ±5 % |
| Batterien | zwei wechselbare Akkus |
| Akkulaufzeit | bis 15 Stunden |
| Gewicht | 2,2 kg (4,8 lbs) |
| Leistung | bis 10 W |
|---|---|
| Maximaler Strom | 1000 mA |
| Spannung | 90 V |
| Frequenzbereich | 256 Hz bis 200 kHz |
Sie möchten Leitungen sicher orten, bevor Sie bohren?
Sprechen Sie uns an, wir beraten Sie gern.
